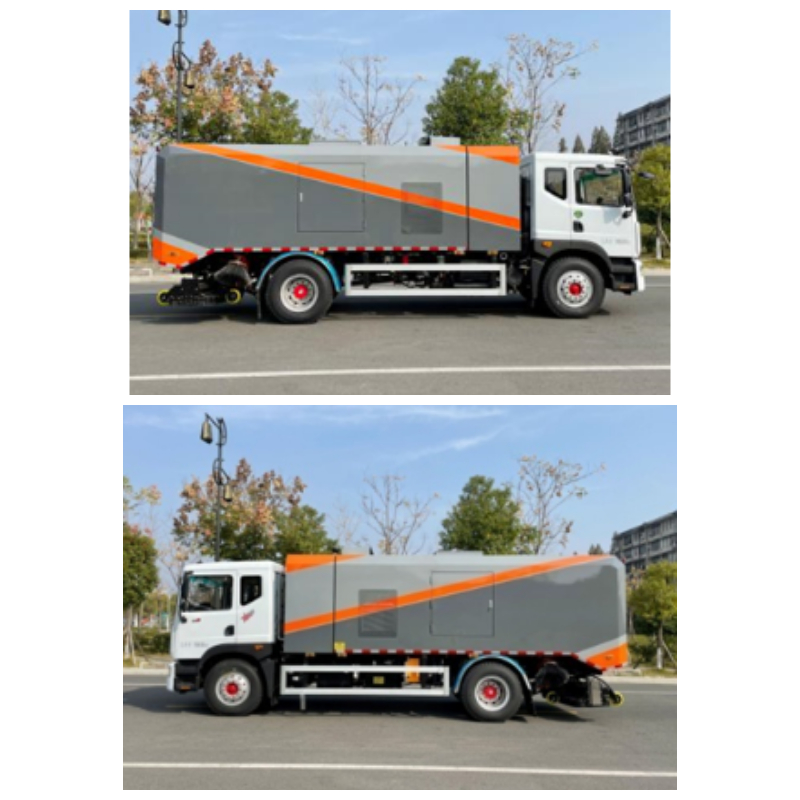

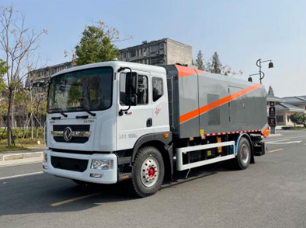

Четырехсезонная дорожная подметальная машина
Использует модульное управление с использованием дисплея + контроллера + шины CAN, с функционально-зональной компоновкой для интуитивного и простого управления.
2. Однокнопочное управление скоростью вспомогательного двигателя, подъемом всасывающей насадки и втягиванием подметального диска, с возможностью свободного переключения между режимами работы в сухом и влажном состоянии.
3. Включайте систему фильтрации на солнечных и сухих дорогах для всасывания пыли и её очистки без образования вторичной пыли.
4. Переключитесь на влажный режим на дождливых или мокрых дорогах, чтобы всасывать сточные воды и мусор в бак, не оставляя водяных разводов.
5. Используйте метод «влажной очистки + мойки под высоким давлением» на грязных и сильно загрязненных дорогах, чтобы восстановить первоначальный цвет дороги, что обеспечивает более широкую применимость.
Функции продукта
Подметание:
Вспомогательный двигатель приводит в действие гидравлический масляный насос и вентилятор. Гидравлический масляный насос приводит в движение левый и правый подметальные диски, заставляя их растягиваться, подниматься и вращаться. Левый и правый подметальные диски сметают мусор с обеих сторон к нижней части подметальной машины и перед всасывающей насадкой. Вентилятор создает высокоскоростной поток воздуха в воздушном канале, состоящем из мусорного контейнера, всасывающей трубы и всасывающей насадки. Под воздействием воздушного потока мусор всасывается в всасывающее сопло и попадает в мусорный контейнер. Двигатель шасси приводит в движение подметальную машину, и мусор, поданный перед всасывающей насадкой, непрерывно поступает в нее и всасывается в мусорный контейнер, обеспечивая очистку дорог.
Снижение уровня пыли:
Мусорный контейнер имеет отдельные отсеки. После того как летучая пыль фильтруется фильтрующим картриджем, чистый воздух выпускается наружу, а гранулированный мусор попадает непосредственно в мусорный контейнер. На дождливых или мокрых дорогах, при переключении воздушного канала, весь мусор поступает непосредственно в мусорный контейнер посредством гравитационного оседания. Мусор и пыль, всасывающиеся в корпус вагона, проходят трехступенчатую систему удаления пыли, включающую инерционное разделение, ударное разделение и фильтрационное разделение. Применяется оригинальный механизм сухой очистки от пыли и золы для автоматической очистки фильтрационной системы от золы.
Модель транспортного средства |
ZLQ5180TXC6 |
|
Модель шасси типа 2 |
EQ1185LJ9CDE |
|
Колесная база |
4500 мм |
|
Шасси Двигатель |
Шасси Мощность двигателя/Лошадиные силы |
YCS04200-68/D4.5NS6B240 |
Ючай 147 кВт / Камминс 176 кВт |
||
Вспомогательный двигатель |
Ючай 160 л.с. / 140 л.с. |
|
Стандарт выбросов |
GB17691-2018 Национальный стандарт VI |
|
Усиленный внешний шум |
≤84 дБ(А), соответствует требованиям второго уровня шумовой безопасности |
|
Максимальная скорость |
105 км/ч |
|
Максимальный угол подъема |
30% |
|
Угол въезда/выезда |
19/8, 19/9 |
|
Параметры массы |
Собственный вес автомобиля |
10800, 11500 кг |
Максимальная общая масса |
18000 кг |
|
Параметры размеров |
Общие размеры (Д×Ш×В) |
8220*2550*3180 мм |
Минимальный дорожный просвет |
290 мм |
|
Операция всасывания |
Высокая эффективность |
≥99% |
Максимальный размер частиц для всасывания |
150 мм |
|
Ширина всасывания и уборки |
2,5 м |
|
Максимальная ширина уборки |
3,2 м |
|
Максимальная ширина мойки и уборки |
3,2 м |
|
Максимальная производительность уборки |
80000 м²/ч |
|
Размер удлинителя дисковой щетки |
≥400 мм |
|
Высокая скорость движения |
3-25 км/ч |
|
Мусорный контейнер |
Номинальная мощность |
9 м³ (7 м³+2 м³) |
Угол открытия разгрузочной двери |
≥85 ° |
|
Система высокого давления воды |
Номинальная вместимость резервуара для чистой воды |
4,5 м³ |
Насос высокого давления |
PT36 |
|
Максимальное давление в системе |
12 МПа |
|
Максимальный поток системы |
115 л/мин |
|
Гидравлическая система |
Тип |
Открытый тип, электрическое управление |
Основные компоненты |
Шестерёнчатый насос, гидромотор, гидроцилиндр, соленоидный клапан |
|
Давление в системе |
16 МПа |
|
Объем гидравлического масляного бака |
100 л |
|
Температура масла |
60 ˚С |
|
Электрическая система |
Тип |
DC24В |
Напряжение |
24В |
|
Батарея |
24В (2 шт. по 12В, соединенные последовательно) |
|
Устройство для подметания |
Тип |
Два задних подметальных диска, приводимых в движение гидравлическим мотором. |
Щетка для уборки из стальной проволоки |
660 мм |
|
Угол сканирующего диска |
Наклон вперед: 4-6 ° Внешний наклон: 4-7 ° |
|
Задняя присоска |
Тип |
Один всасывающий порт, гидравлическое управление, выравнивание посредством ходовых колес, быстросменная вращающаяся щетка. |
Диаметр всасывающего отверстия |
320 мм |
|
Фильтр для удаления пыли |
Метод удаления пыли |
Ротационная импульсная очистка от пыли |
Структура фильтрующего картриджа |
12 вертикальных фильтрующих картриджей |
|
